极柱清洗谁更快?旗帜系列P500MX or RFL-P250MX
时间:2022-08-12来源:原创文章

能源危机促进了新能源汽车的发展,而作为新能源汽车的动力源,新能源动力电池需求正在以每年80%的速度增长。从GGII预测的数据来看,到2030年全球对动力电池的需求将超过1100GWh,相比于当前将增加10倍多。鉴于这种情况,国内电池厂商正在不断提升产能,以满足市场需求,但受限于设备原材料等诸多领域的限制,电池厂商的产能并未达到100%的利用率。激光清洗作为新能源电池焊接流程的前道工序,其加工效率与质量将直接影响电池的焊接性能,从而影响电池生产产能。因此,高质量激光器产品的研制对于推动动力电池新发展意义重大。

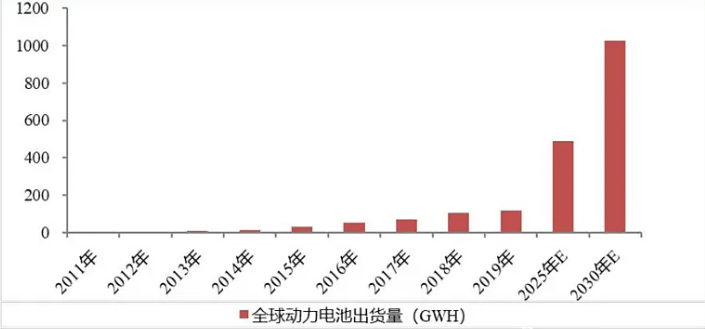

图1 GGII全球动力电池出货量预测



为了助推动力电池行业发展,提高电池厂商生产效率,锐科激光专门推出旗帜系列P500MX脉冲光纤激光器,该激光器较RFL-P250MX各项性能大大提升。



水冷设计更稳定

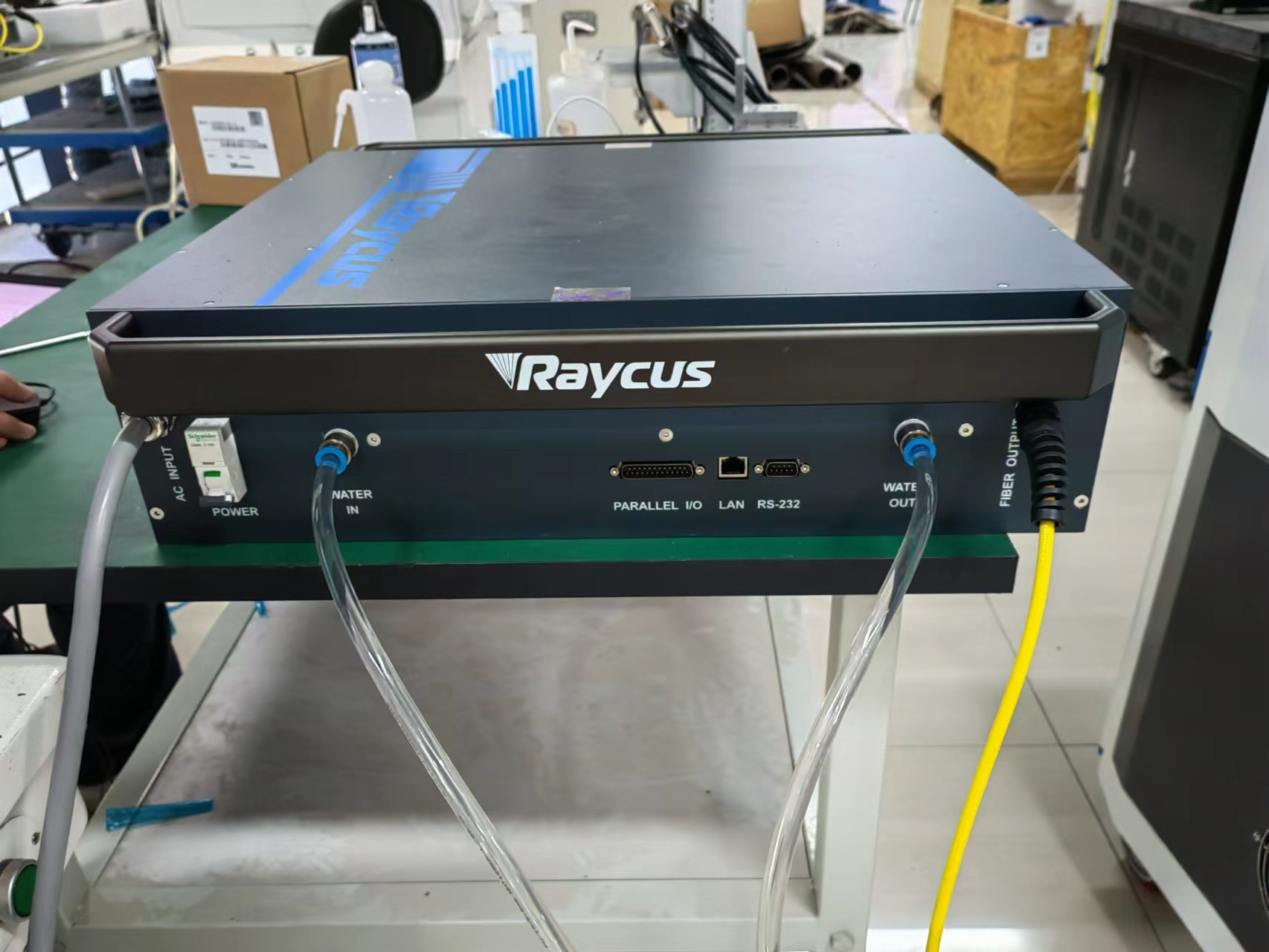

图2 旗帜系列P500MX真机测试



新款旗帜系列P500MX采用水冷方式,对高温环境的适应性强,能够在高温条件下的长时间运行,可以保证激光器在长时间的运行过程中能量稳定输出,进而获得较好的产品一致性,减少因激光能量波动造成的残次品率。



更大的单脉冲能量

表一 旗帜系列P500MX与RFL-P250MX脉宽频率参数对比

激光器类型

脉宽(ns)

最小频率(kHz) ((KHz

基频(KHz)

最大频率(KHz)在))

最大单脉冲能量(mJ)(mJ))



RFL-250MX

10

1

3800

4000

0.06

20

1

1560

3000

0.16

30

1

1140

3000

0.22

60

1

500

2000

0.5

100

1

250

1000

1.00

200

1

215

1000

1.16

250

1

190

900

1.31

350

1

165

600

1.51



旗帜系列P500MX

20

1

2800

              4000

0.18

30

1

2000

4000

0.25

60

1

1100

3000

0.45

100

1

500

2000

1

150

1

450

1000

1.1

200

1

400

1000

1.25

250

1

350

900

1.42

350

1

300

600

1.67

500

1

250

500

2



通过表一中旗帜系列P500MX和RFL-P250MX脉宽频率对比可以看出,旗帜系列P500MX不仅在功率上比P250MX大一倍,而且拥有500ns的大脉宽,在该脉宽段最大脉冲能量可达到2mJ。在多个脉宽段,频率高于RFL-P250MX基准频率下,脉冲能量依然可以保持较高能量输出因此对于材料的整体表面清洗效果会明显优于RFL-P250MX。



更快的清洗效率

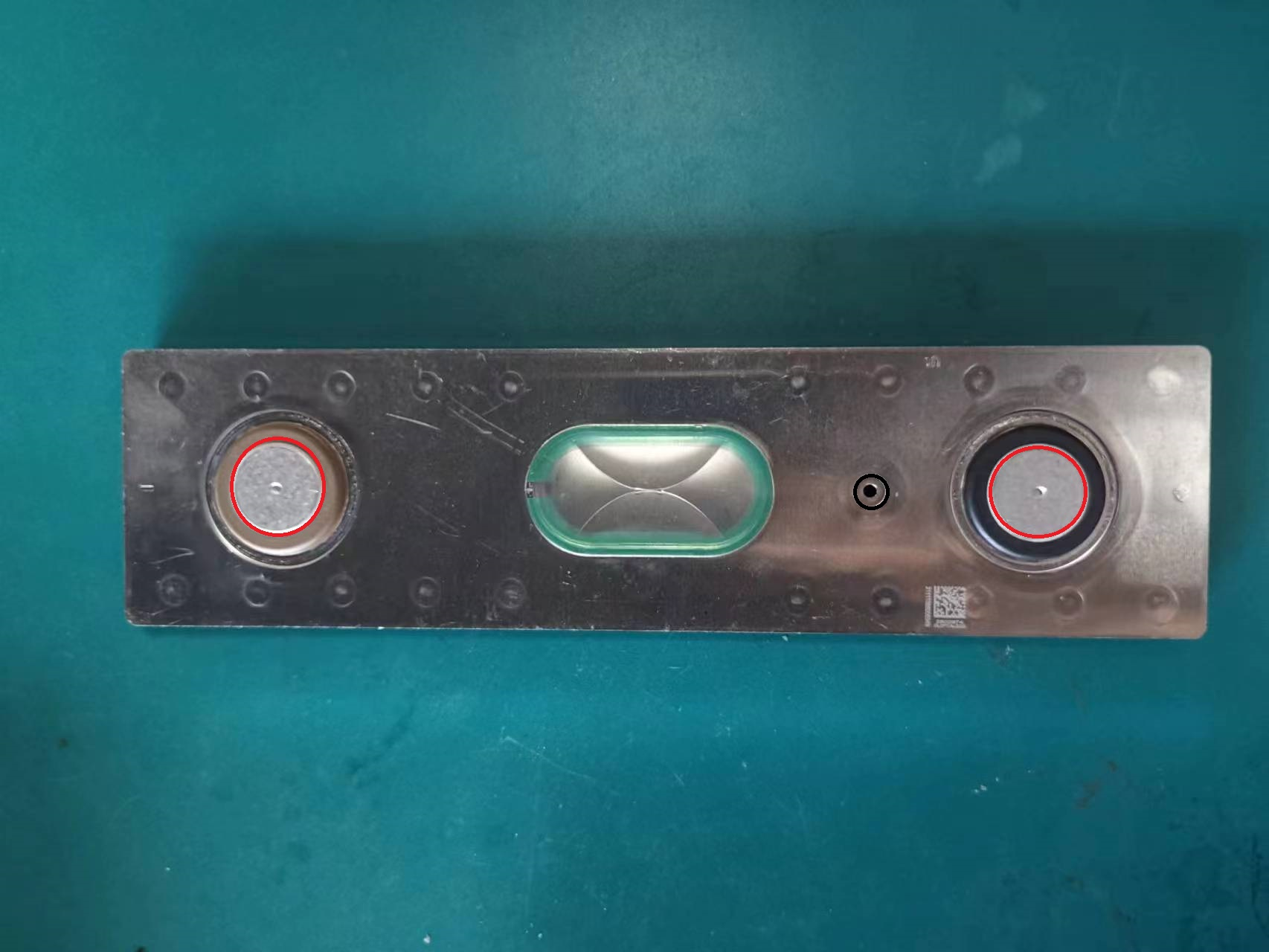

图3 某客户动力电池壳体封板



图3为某动力电池壳体封板,黑色区域为注液孔,红色区域为电池极柱。在焊接过程中,由于注液孔处的电解液残留和极柱的氧化层影响,焊接时容易产生气孔出现爆点,导致焊接强度和密封性不够,因此在焊接前需要将此处的电解液和氧化层清除,我们分别以RFL-P250MX和旗帜系列P500MX为光源对该三处位置进行清洗测试,测试结果如表二:

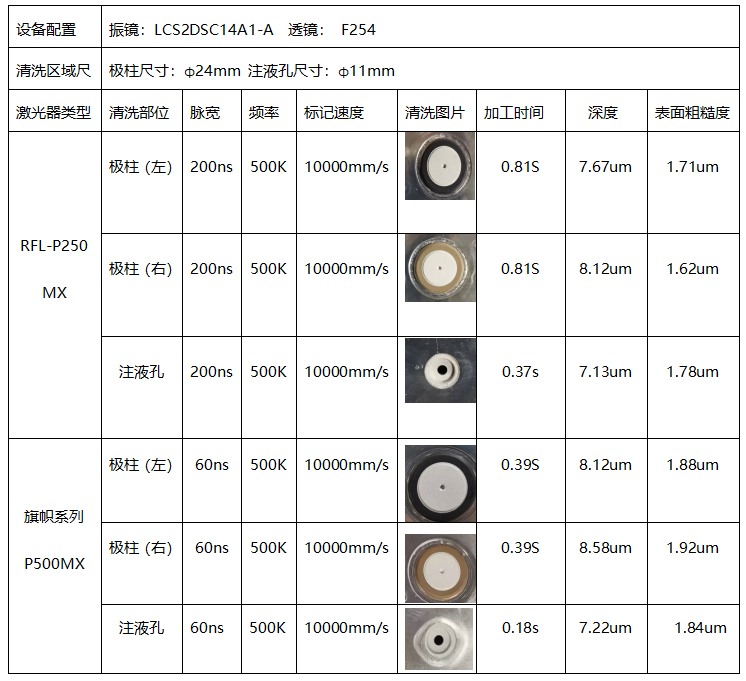

表二 RFL-P250MX和旗帜系列P500MX极柱清洗测试对比

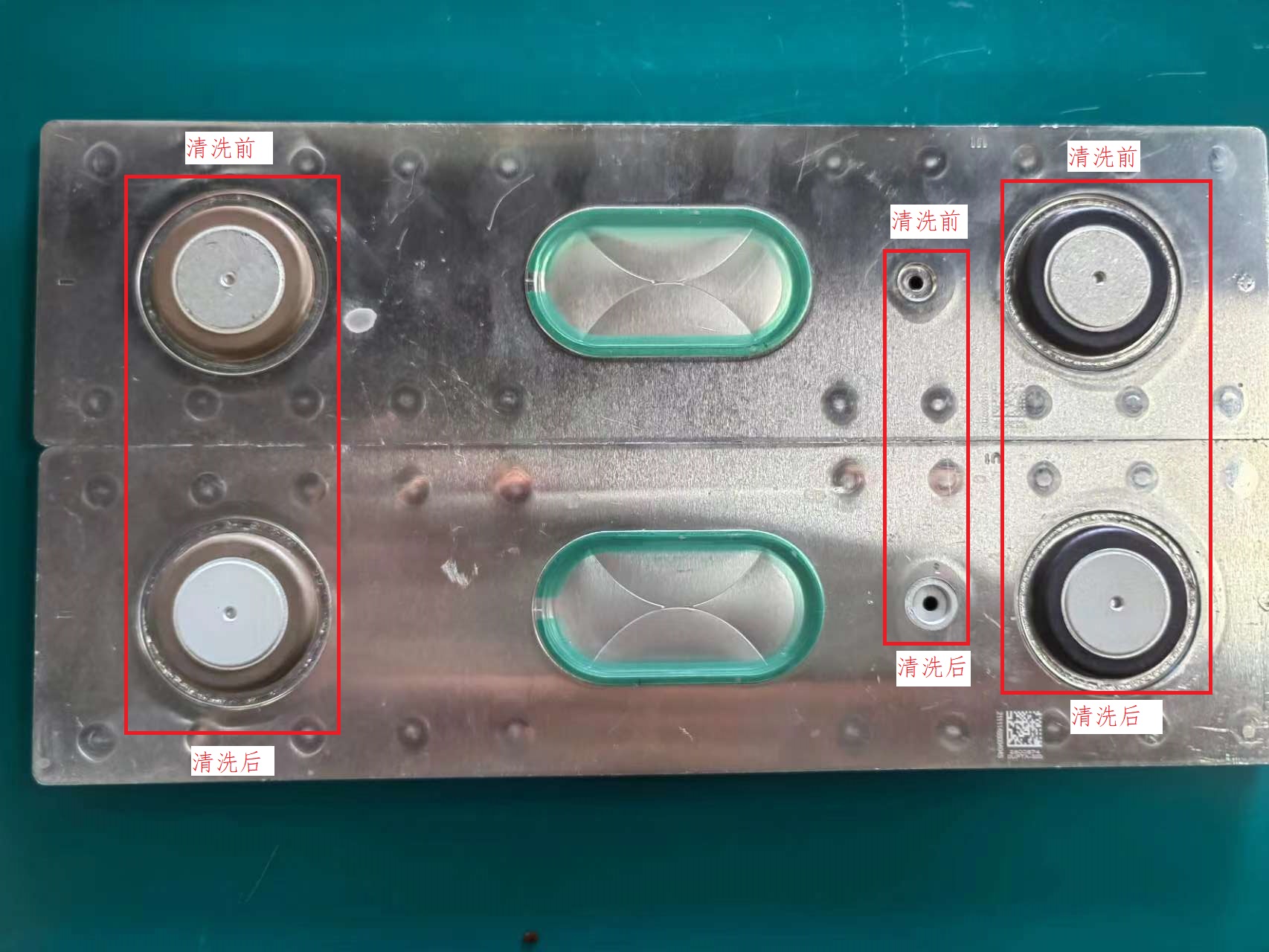

4 RFL-250MX清洗前后对比

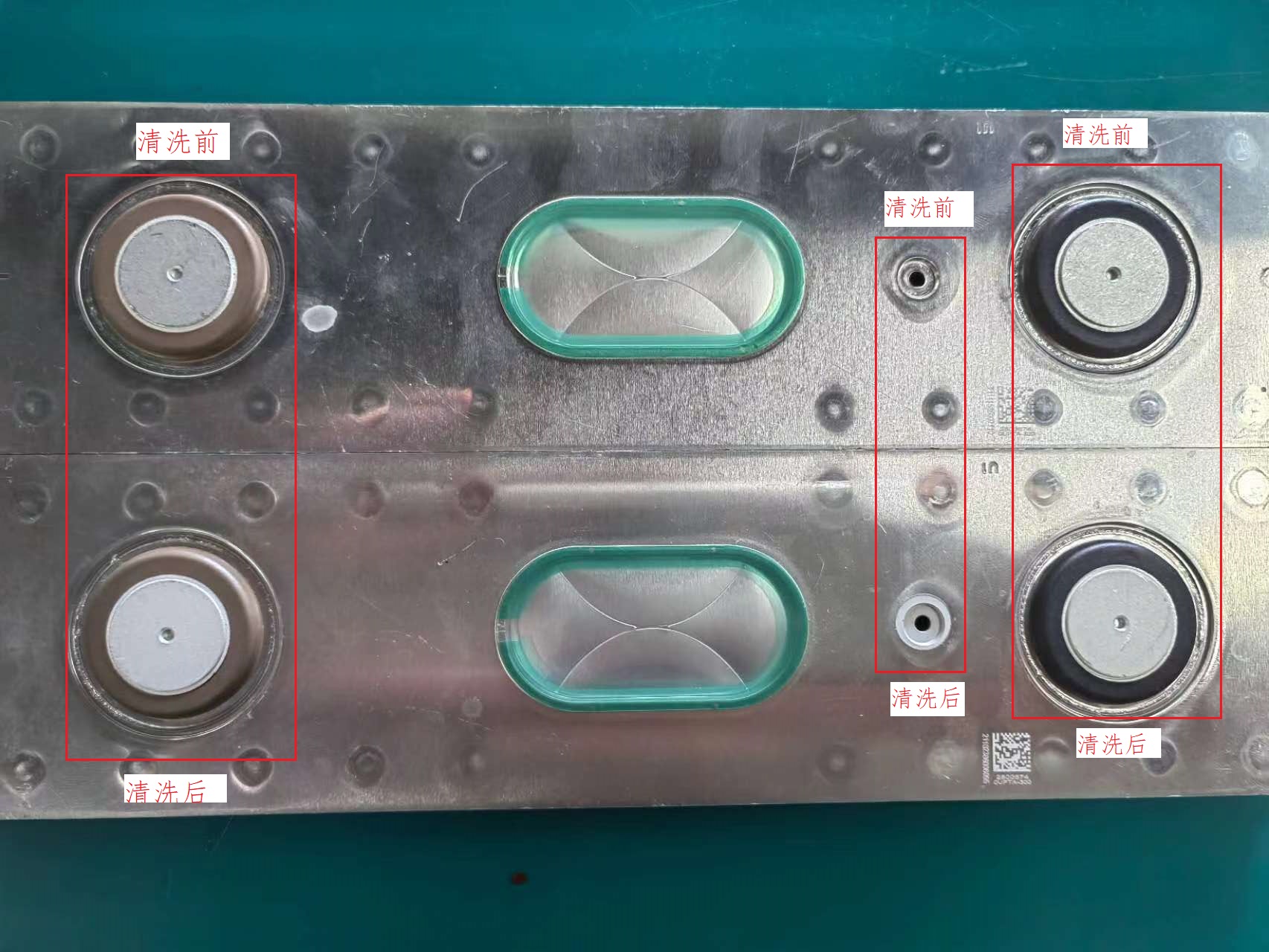

5 旗帜系列P500MX清洗前后对比



从上表的清洗效果可以看出,两款激光器均能满足动力电池焊前清洗的技术要求。表面粗糙度均可以达到2um以下,深度可以达到7um以上,无论是电解液还是氧化层均能被有效清除,为后续稳定焊接提供了条件。 在清洗效果上,旗帜系列P500MX与RFL-P250MX接近;在生产效率上,旗帜系列P500MX高于RFL-P250MX一倍 ,对于电池生产厂家来说生产产能可提升一倍,从而大大减少时间成本,为其创造更多的利润。
